開発ボード オープンソース ソフトウェア無線プラットフォーム開発モジュール 1MHz-6GHz

説明

開発ボード：オープンソース ソフトウェア無線プラットフォーム 開発モジュール (1MHz-6GHz)

製品概要

• これは、1MHz〜6GHzの周波数範囲をカバーするオープンソースのソフトウェア無線プラットフォーム開発モジュールです。
• ソフトウェア無線 (SDR) の開発、研究、実験に最適です。
• フルオープンソース (ソフトウェア・ハードウェア) で、自由にカスタマイズ可能です。

仕様

• 設計周波数: 1MHz – 6000MHz
• データ帯域幅: 20MHz
• サンプリング精度 (ADC/DAC): 8ビット
• サンプリングレート (ADC/DAC): 20Mbps
• データおよび電源インターフェース: USB 2.0
• 最大送信電力: 10dBm
• 最大受信電力: -5dBm (注意：この値を超えるとボードが焼損します)

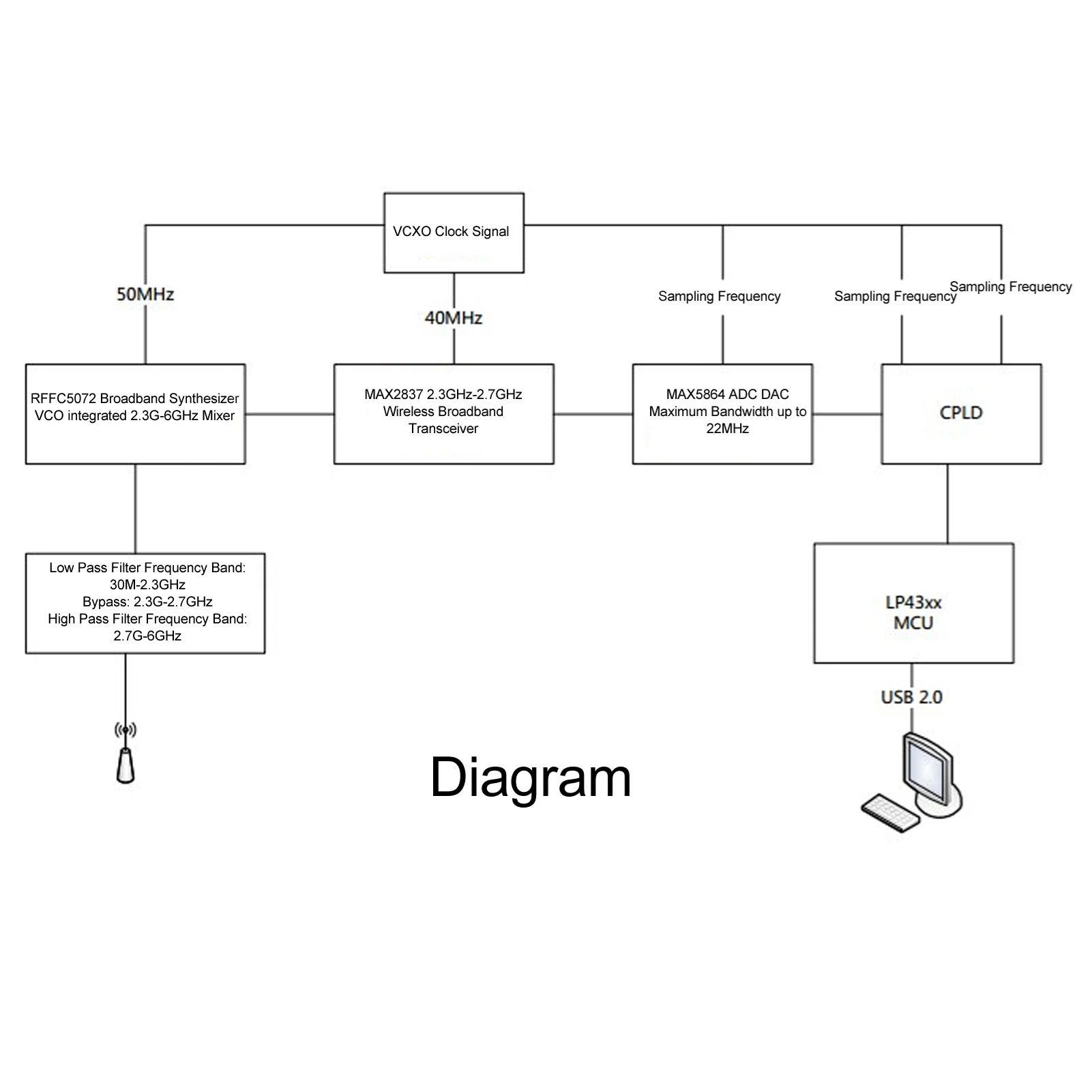

主なハードウェア

• RFFC5072: ミキサー (80MHz ～ 4200MHz)
• MAX2837: ワイヤレスブロードバンド RF トランシーバー (2.3GHz ～ 2.7GHz)
• MAX5864: ADC/DAC (22MHz、8ビット)
• LPC4320/4330: ARM Cortex M4 プロセッサ (204MHz)
• Si5351B: I2C プログラム可能な CMOS クロックジェネレーター (40MHz 800MHz分割)
• MGA 81563: アンプ (0.1～6GHz、3V、14dBm)
• SKY13317: RF 単極 3 投 (SP3T)スイッチ (20MHz ～ 6.0GHz)
• SKY13350: RF 単極双投 (SPDT)スイッチ (0.01-6.0GHz)

特徴

• 動作周波数: 1MHz～6GHz
• 半二重トランシーバー
• 最大 2000万サンプル/秒
• 8ビット直交サンプル(8ビットiと8ビットq)
• ソフトウェアで設定可能なRXおよびTXゲイン、ベースバンドフィルター
• ソフトウェア制御のアンテナポート電源(3.3Vで50mA)
• SMAメスアンテナコネクタ
• 同期用のSMAクロックメス入力および出力
• 便利なプログラミングボタン
• 拡張用の内部ピン列
• 高速 USB 2.0
• USB 電源
• オープンソースハードウェア

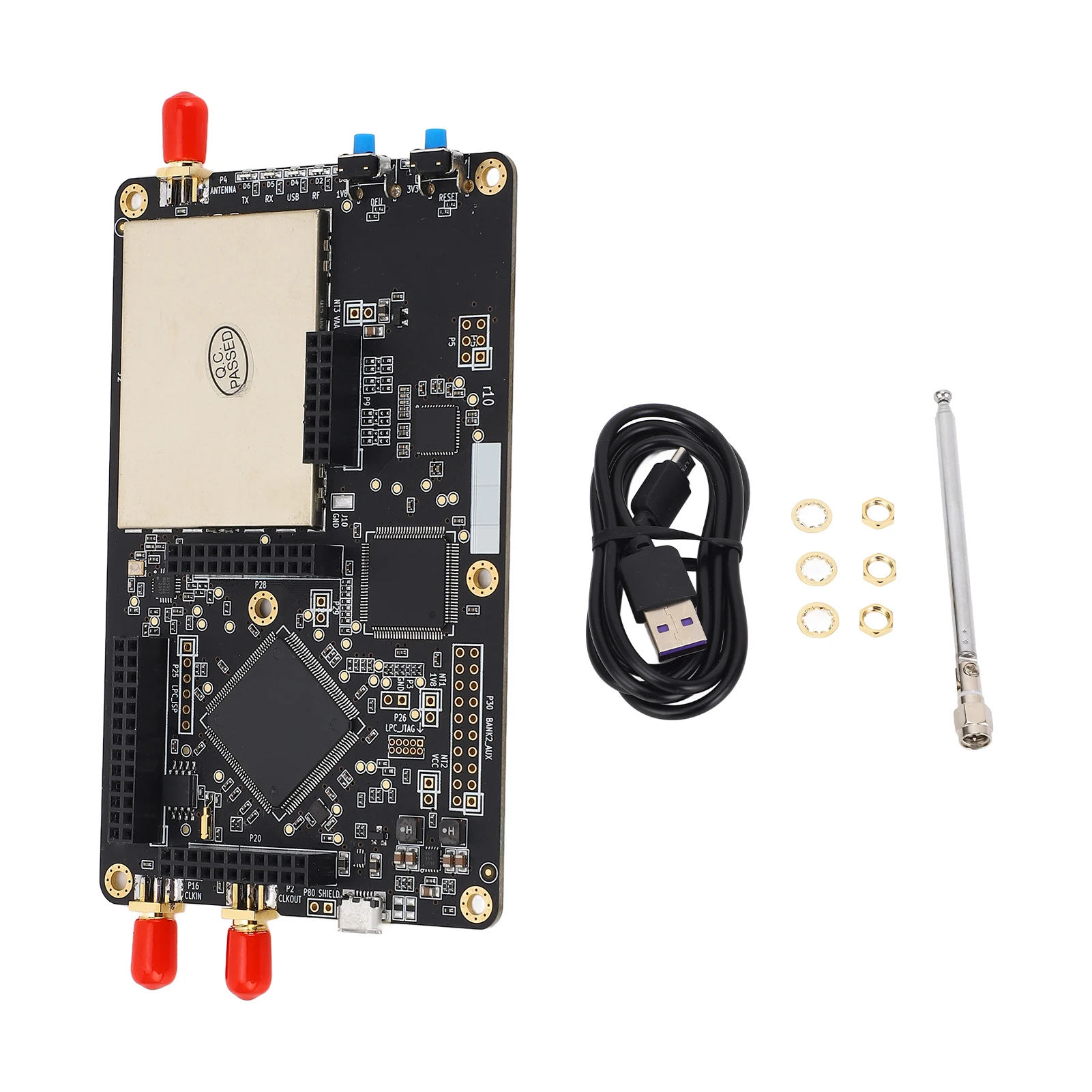

パッケージリスト

• メインボード
• オプション: アンテナ データケーブル アクセサリパック

用途

• ソフトウェア無線 (SDR) 開発
• 無線通信プロトコルの研究
• IoT デバイスの開発
• 教育機関での無線通信実験
