후타바S FHSS FHSS SBUS 3PV 3PK 4PKS 7PK T14SG 방수용 CORONA C4SF 2.4G HV 수신기

설명

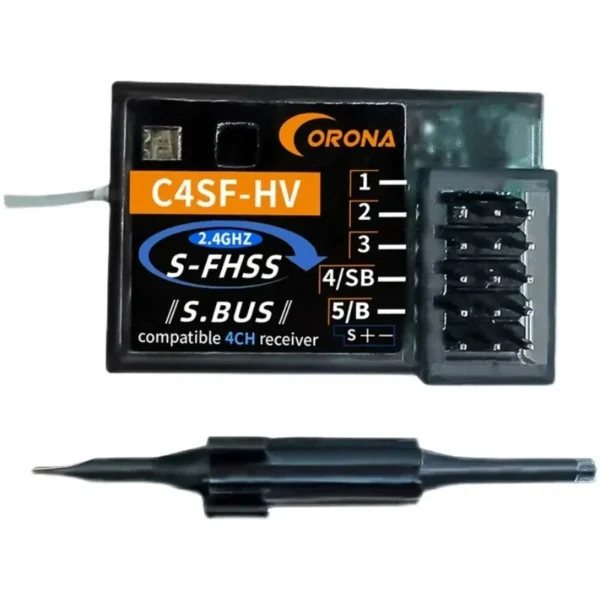

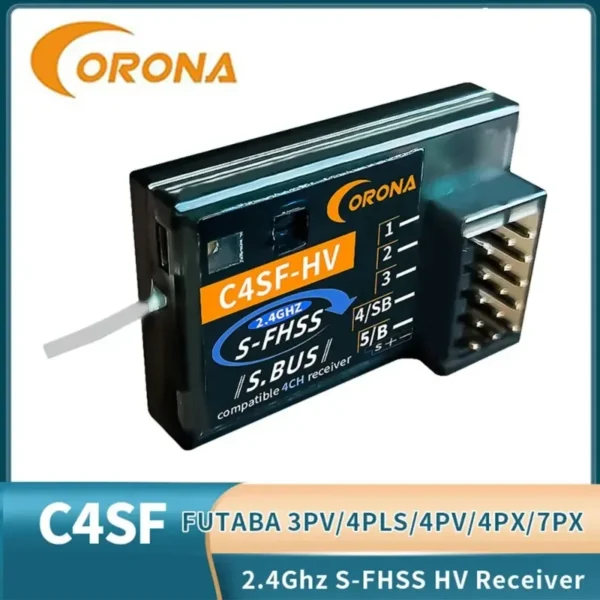

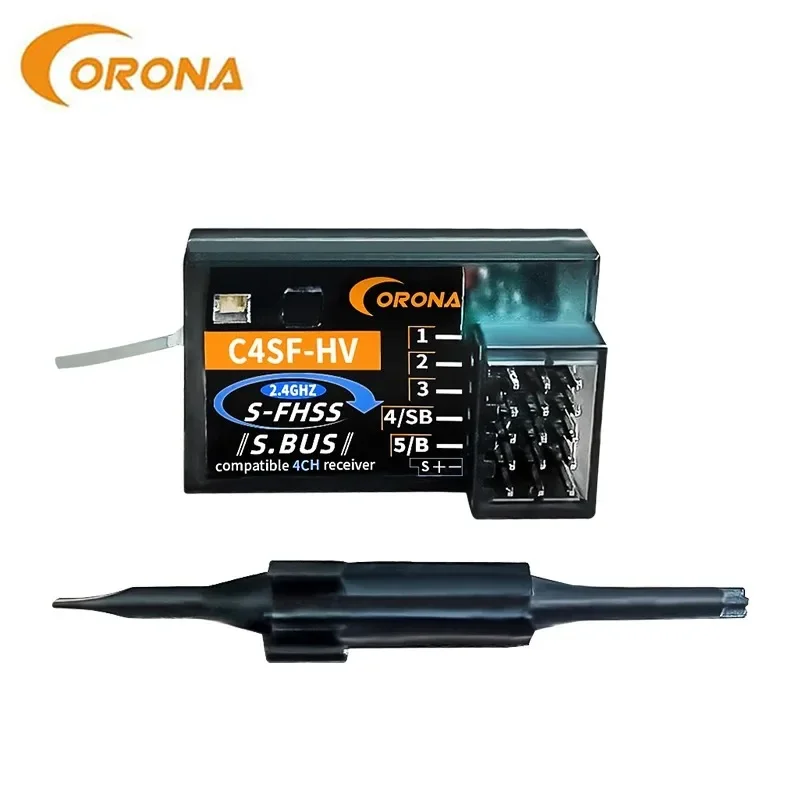

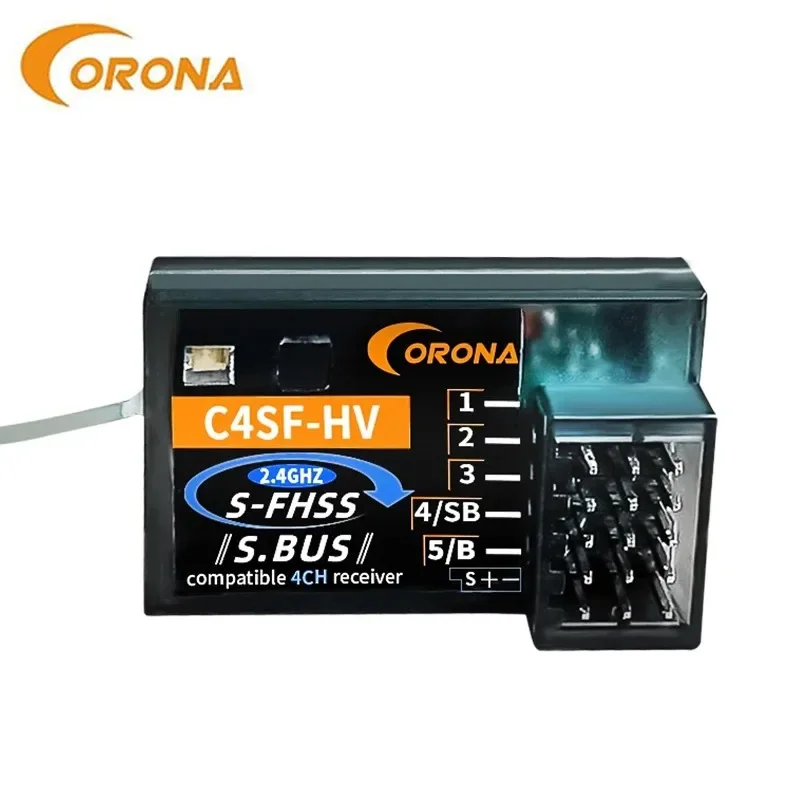

CORONA C4SF 2.4G HV 수신기 FutabaS FHSS FHSS SBUS 3PV 3PK 4PKS 7PK T14SG 방수

C4SF-HV

사용 설명서

CORONA의 S-FHSS/FHSS 호환 수신기를 구매해 주셔서 감사합니다. 이 제품은 FUTABA S-FHSS/FHSS 링크로 향상된 부드러운 구동을 제공할 수 있습니다.

호환성:

CORONA 2.4GHz S-FHSS/FHSS 호환 수신기는 S-FHSS/FHSS 프로토콜 모드에서 공기 시스템 T4YF T6J T6K T8J T10J T14SG T18MZ T18SZ 또는 표면 시스템 3PL T3PRKA 4PLS T4PX T4GRS와 같은 FUTABAS-FHSS/FHSS 2.4GHz 송신기와 함께 사용하도록 설계되었습니다.

특징:

정상 상태에서 C4SF-HV의 4채널 서보 채널.

S.BUS 출력은 특수 상태에서 C4SF-HV의 4번째 채널에서 서보 채널 확장을 지원합니다.

방수

사양:

l전압 범위: 3.6~8.5V

l동작 전류: 최대 60mA 연결 시 45mA

l동작 온도: -10~70도C

l대기 시간: 13.6mS 또는 20.4mS

l감도: C4SF-HV의 경우 약 -95dBm

l무게: 6.2g

대기 시간: 7mS ~ 16mS

바인딩 절차:

·S-FHSS/FHSS 송신기를 켜고 수신기에서 0.5M~1M 떨어진 곳에 둡니다.

·수신기의 F/S 버튼을 누른 상태에서 배터리를 수신기에 연결합니다.

·신호를 검색하고 전원을 켜면 빨간색 LED가 켜지고 녹색 LED가 꺼집니다. 녹색 LED가 켜지고 빨간색 LED가 꺼지면 바인딩이 성공했음을 나타냅니다.

페일세이프 설정:

C4SF-HV는 FUTABA 수신기의 작동과 마찬가지로 S-FHSS/FHSS 송신기에 페일세이프를 설정합니다(기능이 있는 경우).모델을 운전하는 동안 페일세이프 기능을 설정하는 것이 좋습니다.유용한 페일세이프 설정의 예로는 모델의 스로틀을 꺼서 조종 불능으로 날아가거나 주행하지 않도록 하는 것입니다.

S

특수/일반 모드 전환 가이드:

수신기가 송신기에 연결된 경우 송신기의 전원을 끄십시오.수신기의 LED가 빨간색으로 켜지면 수신기의 버튼을 6초 이상 누르고 10초를 넘지 않게 합니다.버튼에서 손을 떼면 녹색 LED가 깜박입니다.지금 바로 버튼을 다시 누릅니다.수신기의 표시등이 빨간색으로 돌아옵니다.이제 MODE 상태가 특수 모드와 일반 모드 사이에서 변경되었습니다. 녹색 LED가 낮게 깜빡이면 일반 모드에서 특수 모드로 전환되고 녹색 LED가 빠르게 깜빡이면 특수 모드에서 일반 모드로 전환됩니다.

특수 모드 상태에서는 서보 채널의 4번째 채널에서 S.BUS 출력 기능을 얻을 수 있으며 다른 채널은 변경되지 않습니다.

참고: 수신기를 일반 모드로 재설정하려면 수신기를 송신기에 다시 바인딩할 수 있습니다.

서보 선택 가이드:

모델에서 아날로그 서보를 사용하려면 일반 모드를 선택하세요.

정상 작동 상태에서 표시되는 LED 상태:

빨간색 LED

녹색 LED

상태

켜짐

꺼짐

신호 검색 안 됨

꺼짐

켜짐

신호 매우 양호

꺼짐

깜박임

신호가 좋지 않음 좋음

꺼짐

꺼짐-플래시

신호가 약함
